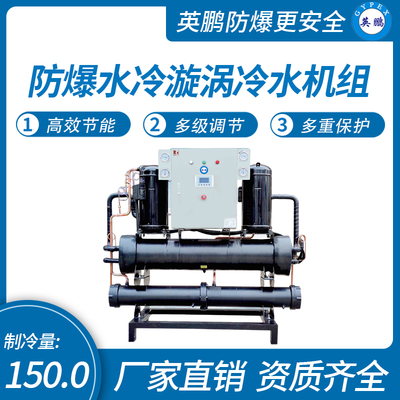

名称 | 防爆水冷涡旋冷水机组 |
机组性能 | 制冷量 | KW | 24.0 | 30.0 | 45.0 | 60.0 | 75.0 | 90.0 | 108.0 | 120.0 | 150.0 |
热回收量 | KW | 8.0 | 9.5 | 13.5 | 19.0 | 21.6 | 28.0 | 32.2 | 37.2 | 42.8 |
电源 | 380V 3PH 50Hz |
制冷运行功率 | KW | 5.7 | 7.0 | 10.6 | 13.0 | 14.7 | 19.5 | 22.1 | 26.0 | 29.4 |
运行电流 | A | 11.4 | 13.9 | 20.8 | 25.2 | 27.3 | 37.8 | 41.0 | 50.4 | 54.6 |
最大功率 | KW | 8.0 | 9.9 | 14.8 | 18.2 | 20.6 | 27.3 | 30.9 | 36.4 | 41.2 |
最大电流 | A | 16.0 | 19.4 | 29.1 | 35.3 | 38.2 | 52.9 | 57.4 | 70.6 | 76.5 |
压缩机 | 类型 | 全封闭涡旋式 |
功率(HP)*数量 | 4*2 | 5*2 | 5*3 | 10*2 | 12.5*2 | 10*3 | 12.5*3 | 10*4 | 12.5*4 |
节流方式 | 外平衡热力膨涨阀 |
制冷剂 | R22/R410a |
蒸发器 | 类型 | 干式壳管式 |
冷冻水流量 | m³/h | 4.1 | 5.2 | 7.7 | 10.3 | 12.9 | 15.5 | 18.6 | 21.2 | 25.8 |
接管管径 | DN | 40.0 | 40.0 | 50.0 | 50.0 | 65.0 | 65.0 | 80.0 | 80.0 | 80.0 |
冷凝器 | 类型 | 壳管式 |
冷冻水流量 | m³/h | 5.1 | 6.4 | 9.6 | 12.6 | 15.4 | 18.8 | 22.4 | 25.8 | 30.9 |
接管管径 | DN | 40.0 | 40.0 | 50.0 | 50.0 | 65.0 | 65.0 | 80.0 | 80.0 | 80.0 |
热回收冷凝器 | 类型 | 壳管式 |
冷冻水流量 | m³/h | 1.4 | 1.7 | 2.4 | 3.3 | 3.8 | 4.8 | 5.5 | 6.4 | 7.4 |
接管管径 | DN | 20 | 20 | 20 | 25 | 25 | 40 | 40 | 40 | 40 |
保护装置 | 高低压力保护，压缩机过载保护，相序保护器，延时启动保护，油加热器、防冻温控保护，冷冻冷却水流量过少保护，易熔塞，保险管等 |
外形尺寸 | 宽 | mm | 1330 | 1330 | 1820 | 1820 | 1820 | 2050 | 2250 | 2950 | 3050 |
深 | 700 | 700 | 700 | 600 | 600 | 700 | 700 | 700 | 700 |
高 | 1150 | 1150 | 1200 | 1300 | 1300 | 1340 | 1360 | 1410 | 1430 |
机组重量 | kg | 260 | 300 | 500 | 550 | 580 | 630 | 700 | 830 | 1050 |
防爆标志 | ExdbibmbIIBT4Gb |
产品介绍：
水冷涡旋式模块冷水机，全密闭涡旋压缩机，内置过热保护。机组微电脑控制器对高低压、排气温度和水温进行实时监测，且采用多重保护。蒸发器和冷凝器均采用高效强化换热管，壳管式换热器，可有效防止蒸发器冻裂,确保机组长期稳定高效运转。模块化设计，智能控制，结构简单，方便安装。可选配制冷部分热回收。
品牌压缩机、高效节能、多级调节、多重防护、安全可靠、安装简便、节省空间、485协议、精准控温、信息查询
适用范围：
1.本产品适用于石油化工、冶金、纺织、食品、生物工程、制药、仓库、航天航空工程等爆炸性环境中，有温度控制要求的场所；
2.1区、2区危险气体场所
3.IIA、IIB类T1-T4组爆炸性气体或蒸汽环境；
4.环境温度：-5℃~+43℃。
本系列产品执行标准如下：
GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》
GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》
GB3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》
GB3836.9-2006《爆炸性气体环境用电气设备 第9部分：浇封型“m”》
GB3836.15-2000《爆炸性气体环境用电气设备 第15部分：危险场所电气安装（煤矿除外）》
在下列环境条件下能正常工作：
a.海拔不超过2000m；
b.适用环境为：温度5℃～43℃，无腐蚀性气体；
c.存在ⅡA、ⅡB级，T1～T4组可燃性气体、蒸汽与空气混合形成的爆炸危险场所。
